继续我们的LVS学习，上篇中，我们讲解了LVS-NAT模式的负载均衡，本篇我们将继续学习LVS-Tun模式的负载均衡机制。
本篇内容中，我们将学习讨论：
（1）、LVS-Tun模式的构架拓扑以及原理。
（2）、LVS-Tun模式的具体操作以及注意事项。
（3）、扩展知识（选读·难）。
一、LVS-Tun模式的构架拓扑以及原理

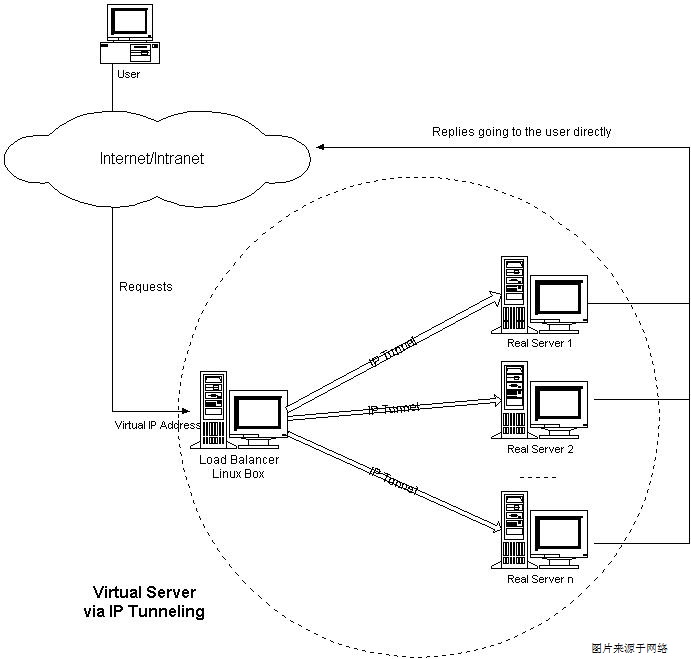

为了讲明LVS-Tun的构架，我们会例牌的上一张我自己用Excel画的草图。
可以看出它的拓扑结构跟LVS-NAT有巨大的差别。首先它的所有服务器（包括LVS以及真实服务器）都是直接连接在公网的交换机上，而NAT中的真实服务器则是连接在私网的交换机上；其次我们可以看到LVS服务器至少只需要一张网卡即可；最后还有一点最大的区别就是多了个Vip的东西。
当来自因特网的用户想访问我们的服务/网站的时候，电信的DNS会把域名解析成我们的主机IP也就是VIP，接着数据包通过交换机从我们的LVS服务器的网卡进入，LVS服务器根据我们预设的负载均衡算法，自动的将数据包加工并推送到相应的真实服务器中。真实服务器在接收并处理响应的数据包从（真实）服务器的网卡推送出来后将直接通过交换机传输给用户不再通过LVS服务器。
事实上，一般一次的“请求-响应”的处理过程，请求的报文往往都是小而短，大部分的网络流量都产生在响应的报文之中，因此使用LVS-Tun技术作为负载均衡能比使用LVS-NAT获得更高（数倍或更高）的吞吐量。但同样的这也有一个缺点，那就正如拓扑图所示的那样，所有的服务器都需要公网IP，并且真是服务器都是暴露在外网当中，有潜在被不法分子攻击的危险。
二、LVS-Tun模式的具体操作以及注意事项

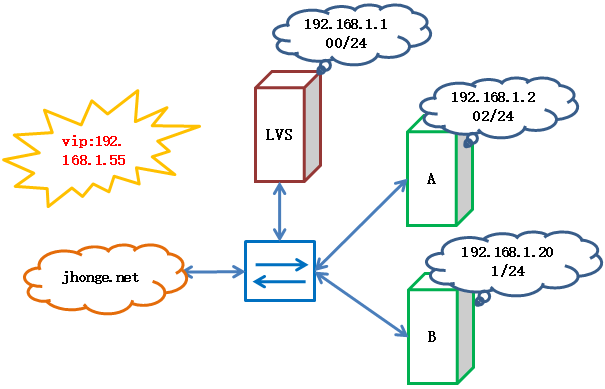

同样LVS-NAT一样，我们需要准备几台机器，以下是它们的配置
LVS服务器：ech0：192.168.1.100/24
真实服务器A：eth0：192.168.1.201/24
真实服务器B：eth0：192.168.1.202/24
VIP：192.168.1.55/32
首先，我们需要先配置LVS服务器：
ifconfig eth0:0 192.168.1.55 netmask 255.255.255.255 up #添加一张Tun网卡
route add -host 192.168.1.55 dev eth0:0 #添加一个路由规则
ipvsadm -C #清空ipvsadm
ipvsadm -A -t 192.168.1.55:80 -s rr #添加一个需要负载均衡的IP及端口（即vip）
ipvsadm -a -t 192.168.1.55:80 -r 192.168.1.201 -i #注册一个真实服务器
ipvsadm -a -t 192.168.1.55:80 -r 192.168.1.202 -i #注册另一个真实服务器
echo '0' >/proc/sys/net/ipv4/ip_forward #关闭转发
echo '1' >/proc/sys/net/ipv4/conf/all/send_redirects
echo '1' >/proc/sys/net/ipv4/conf/default/send_redirects
echo '1' >/proc/sys/net/ipv4/conf/eth0/send_redirects
至此，LVS服务器已经配置完成。
接下来我们配置真实服务器（A与B一样）：
ifconfig tunl0 192.168.1.55 netmask 255.255.255.255 up #添加一张Tun网卡
route add -host 192.168.1.55 dev tunl0 #添加一个路由规则
echo '0'>/proc/sys/net/ipv4/ip_forward #关闭转发
echo '1'>/proc/sys/net/ipv4/conf/tunl0/arp_ignore #增加一些arp设置，以下均是
echo '1'>/proc/sys/net/ipv4/conf/all/arp_ignore
echo '2'>/proc/sys/net/ipv4/conf/all/arp_announce
echo '2'>/proc/sys/net/ipv4/conf/tunl0/arp_announce
echo '0'>/proc/sys/net/ipv4/conf/tunl0/rp_filter
echo '0'>/proc/sys/net/ipv4/conf/all/rp_filter

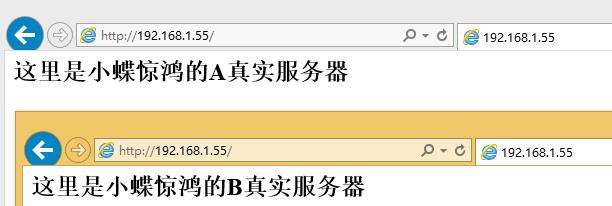

同样这里也有几点需要注意的：
（1）、由于IP隧道需要特殊的协议支持，因此请确认您的计算机是支持该协议的（具体检测方法请百度谷歌）。
（2）、关闭Linux的路由功能（如果已经打开）。
（3）、确保教程上的所有命令都用上（而非网上找到的）。
三、拓展知识（选读·难）

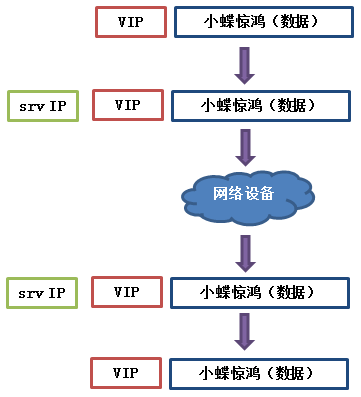

而事实上IP隧道（IP tunneling）技术也被称为IP封装技术（IP encapsulation），它是将一段IP报文封装到另一段报文的技术，它的调度与管理与LVS-NAT模式一样，只是报文转发方法不同，其过程可由下图表示：

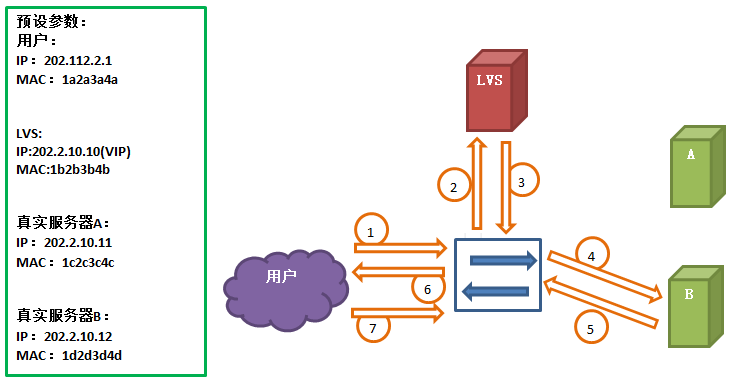

“既然VIP是DNS解析的主机IP，并且所有的请求都需要先到达LVS服务器，为何不直接把VIP作为LVS网卡的公网IP，真实服务器不用再配置VIP。”除了我以外，应该有不少脑筋灵敏的读者也会有这么个疑问。我们来作一个假设，假设我们主机把VIP作为LVS的网卡IP，真实服务器不再配置VIP，看看会发生什么事（假设通讯可行）。我们模拟了通讯：

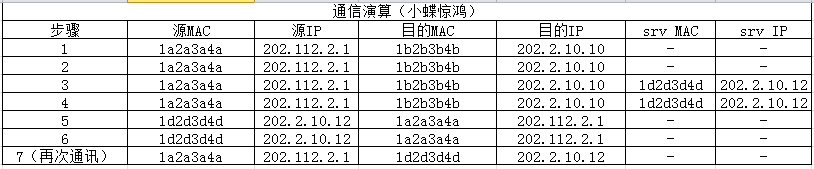

我们再来看看各个步骤数据包的参数结构。
不知各位读者有没有看懂这个图，步骤1-6是用户第一次向服务器发送请求，请求经过LVS并转发到真实服务器（这里是B服务器），最后由真实服务器处理并直接响应给用户，当用户再次发起请求时，问题出现了，由于计算机会使用上一次接收到的数据包的源IP和源Mac作为下一次发送的数据包的目的IP和目的Mac，于是，当新来的数据包到达交换机后，数据包将直接推送到真实服务器，不再经过LVS。问题不仅如此的是，由于请求不再经过LVS，LVS调度表中的状态数据的值将远低于真实状况，这也使得LVS对当前真实服务器的压力产生误判，不仅没有达到负载均衡的效果，还有可能造成单台服务器负载过重。而让真实服务器加入tunl0网卡并设置vip后效果就大不相同，响应的报文会把源IP自动的回写VIP，然后用户二次发起请求时，数据包仍然是可达LVS的。
“所有服务器都可以用同一个IP？为何？”在所有服务器都设置了相同的VIP后，更机智的读者可能会马上意识到这个问题，是的，一个IP是不能直接用于多个网络设备的，否则会造成网络冲突。网络冲突（特指这种）是怎么检测到呢？秘密就在交换机的ARP广播中，交换机为了维持自身的ARP缓存表会不断的发送ARP广播，收到广播的网络设备会进行响应，交换机收到设备的回应之后将更新缓存表，如果在单一的ARP广播中，却收到了多个网络设备的相应，交换机将无法判断那个才是真正的ARP关系（亚哈？的一声傻掉了）。这是，真实服务器中的那几句ARP忽略和ARP宣言就成了解决的关键，它的作用就是忽略交换机发出的VIP的MAC查询，只响应eth0（真实网卡）上的IP的MAC查询，这样，每次交换机发的ARP广播有且只有LVS服务器是做出回应的。
最后，我还想再补充一个知识，就是Tun网卡子网掩码的秘密，它的作用就是分割网段，就这样完了。
本篇内容就到这里结束，下一篇，我们将学习LVS-DR模式，我们下回见。
